CNC Machine Probing
Probing 모듈은 VERICUT에서 쉽게 CNC 프로브 프로그램을 만들어 내기 위해 사용되는 모듈입니다. VERICUT은 CNC 제조 공정 안에 어디에서도 사용하지 않은 가공 중 모델 때문에 프로빙 루틴을 하는 데 있어 최적의 소프트웨어입니다.
( CNC 가공 공정에서 가공 중(in-process) 모델은 어디에도 사용하지 않기 때문에 VERICUT 은 probing routines을 생성하는데 있어 이상적인 공간입니다. )
CNC 프로브 프로그램을 만들기 위해 VERICUT의 기하학적인 공정 특징을 이용하는 것은 실제와 똑같은 공정 중 검사 기능을 할 수 있습니다. 추가로, CNC 머시닝 센터에서 프로빙 장치의 사용을 시뮬레이션 함으로서, 여러분은 프로브가 멈출 때 에러를 발견할 수 있습니다. 만일 여러분이 프로빙 작동을 위해 CNC을 사용하면, 이 모듈은 다음과 같은 상황에서 여러분들의 프로브가 파손되거나 장비가 충돌되는 것을 막아 줄 것입니다.
-
소재 및 치구의 위치 설정과 옵셋을 조정할 때
-
변형되는 소재의 측정과 조정
-
소재 및 치구의 설정값이나 장비의 부품 번호를 식별할 때
-
공구 및 치구 옵셋 값을 조정하거나 측정할 때
-
공구 파손을 찾아낼 때
-
가공 형상을 측정할 때
왜 프로빙 시뮬레이션을 사용해야 하는가?
프로빙 작동을 수행하기 위해 CNC 장비를 사용할 때 많은 에러들이 발생할 수 있습니다.
예로 프로브 끝/본체 부분이 프로브 모드가 아닌 동안 다른 물체에 접촉할 수 있습니다.
프로브 본체 또는 다른 기계 구성 부품들이 움직일 때 충돌이 발생할 수 있고 파손될 수 있습니다.
혹은, 프로브 사이클 논리 내에 있는 에러들은 장비 충돌, 프로브 본체 파손, 프로브 끝부분의 손상 등 예기치 못한 기계 움직임을
일으킬 수 있습니다.
VERICUT과 함께라면, 더 이상 오작동 때문에 골머리를 앓을 필요가 없습니다.
VERICUT은 프로브 모드가 아닐 때 프로브 끝이 언제 닿았는지 정확하게 알 수 있고, 어떠한 충돌이든 감지할 수 있습니다.
더 이상 프로브 사이클의 논리는 에러를 발생시키지 않을 것입니다.
작동 원리
프로브 툴을 만드는 것은 쉽습니다. 먼저 간단히 구 모양의 지름, 샹크 지름, 길이를 명시합니다.

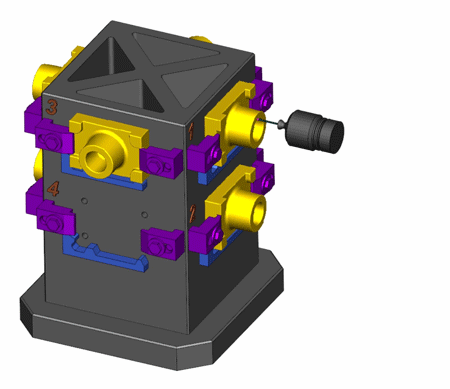

그 다음 홀더를 완전히 조립하고 전체 검사 프로브를 보호합니다. 그리고 나서 VERICUT은 명시된 경로를 따라 프로브를 시뮬레이션 합니다. 프로브 끝이 다른 부분에 닿거나 프로그램이 끝날 때 모션은 멈추게 됩니다.
모션(장비의 축 위치 등)의 결과는 VERICUT의 표준 컨트롤 에뮬레이션과 함께 프로브 서브 프로그램에 적용 됩니다.
VERICUT은 복잡한 논리, 옵셋을 설정을 사용하기 위한 Type II 형식을 포함한 모든 측면에서 프로브 사이클 서브루틴/프로그램들을 시뮬레이션 하고, 프로브 결과를 바탕으로 결정합니다.
지금 바로 여러분들의 환경에 맞는 VERICUT 시뮬레이션을 위해 CGTech로 문의 하십시요.
